ASMC1-9型残余应力检测仪



一.概述
ASMC1-9应力测试仪是济南西格马公司自主研发的一款性能极高的产品,与本公司专用计算机软件配合使用,可以无线Wi-Fi或有线以太网方式测量静态和动态的应变、应力、残余应力,还可测量电压、电流、位移、压力、温度、加速度等其它物理信号。应变仪所用的A/D、DSP、存储器、网络通信等芯片以及电桥所配的精密电阻均精选自国际顶尖的电子器件制造商,无论是原理图设计还是线路板上元器件的布局及连线,都充分考虑了温度、湿度、振动等因素以及静电、脉冲群、电磁辐射等电磁干扰的影响,因而测量精度高、线性好、温漂小,可长时间安全可靠工作,可广泛应用于工业现场、企业研发测试中心、大学教学实验的应变、应力、位移、压力、振动等物理量综合测试。

二.主要功能
1.测量各种线弹性材料的静态应变应力或低频变化的准动态应变应力,如:钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、复合材料、植物、塑料、橡胶等。
2.测量各种各向同性弹塑性材料的内部残余应力(挤压、焊接、铸造、机加工等产生),如:钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、塑料、橡胶等,还可去除测残余应力打孔引起的系统误差。
3.可以测量各种物理信号
(1)一次直接测量信号
a.基本信号:应变信号、差分电压信号、单端电压信号
b.扩展信号:电流、压力、力、载荷、扭矩、流量、温度(热电阻、热电偶、或其他温度传感器)、位移、速度等各种物理信号(传感器须直接输出或通过适配器转换成三种基本信号)
(2)二次计算生成信号
应力信号、残余应力信号、根据一种或多种一次直接测量信号(经软件中各种复杂高级函数运算)生成的任意虚拟信号
4.计算机软件主要功能
(1)所有一次直接测量信号的数据都可以实时保存
(2)所有被测物理信号的数据实时以表格形式显示
残余应力检测仪
(3)所有被测物理信号的波形实时显示
a.信号随采样次数变化的曲线
残余应力检测仪
b.信号随时间变化的曲线
残余应力检测仪
c.信号Y随信号X变化的X-Y曲线
残余应力检测仪
d.被测工件随时间变化的振型图
残余应力检测仪
(4)强大的实时数据分析功能
a.FFT频谱分析
b.功率谱分析
c.统计分析:最大值、最小值、平均值、有效值、方差、标准差
残余应力检测仪

(5)强大的事后数据回放、数据处理、数据分析、图形处理等功能
残余应力检测仪

(6)数据导入导出功能,可导入txt文本和csv文件,导出txt文本、tdms文件、csv文件、Excel表格等数据格式文件,方便查看与进一步处理

三.应用领域
1.飞行器在飞行过程中的动态弯矩、扭矩、剪力,以及飞行引起的热应力。
2.机械工程及制造设备:起重机、挖掘机、水泥泵车等工程机械的力臂等部位的应变应力、位移测试;油缸的压力、位移、温度、应变应力综合测试;机床导轨的残余应力测试;冲压设备的动态应变应力测试;旋转部件的应变应力及扭矩测试(需采用无线应变测试仪)。
3.高铁、汽车、轮船等交通设备:发动机、减速机的压力、温度、应变应力综合测试;车体、轮轴、高压输电弓等部位的应变及振动测试。
4.电力、动力工程:电厂设备的强度测试,如核电站安全壳整体强度测试;水轮机轴及叶片的应变应力测试;蒸汽管道受热后的应变应力、温度、压力综合测试。
5.土木建筑及水利工程:建筑结构静态应变应力测试;大型体育场馆的钢结构屋顶在拆除安装支架时的应力监测。
6.桥梁和道路:大型钢结构桥梁的静载强度试验和道路涵隧工程结构应力测试。
7.材料参数测定:各种金属材料的弹性模量、泊松比、残余应力释放系数A和B等参数测定。
8.冶金、石油、化工:钢锭模表面热应力测试;油罐、压力容器、管道的压力、应变应力测试。

四.ASMC1-9应力测试仪照片

残余应力检测仪应力测试仪

ASMC1-9有线应变仪

残余应力检测仪残余应力检测仪

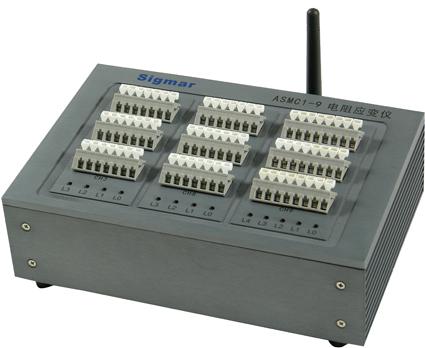

ASMC1-9无线应变仪

残余应力检测仪残余应力检测仪

ASMC1-9应变仪完整包装

五、技术指标

型号

性能参数

ASMC1-9应力测试仪

特点

静动态、同步、可无线、高精度、可测各种物理量、同时测3种量、尺寸小

测试内容

应变;

电流、电压、压力、力、扭矩、位移、速度、流量、温度等物理量;

应力、残余应力、功率等(由各种物理量经软件函数自动生成的)二次物理量

接传感器类型

应变片;桥式传感器;热电偶等输出毫伏级差分电压的传感器;输出单端电压的传感器;可通过适配器转换成单端电压的传感器

ADC

24位,∑-Δ

通道数

9(3通道一组,每组可接一种物理量)

通讯

以太网或无线Wi-Fi

同步性

单台设备各通道完全同步;多台设备可通过交换机连接

每通道最高采样率

2000S/s

3dB截止频率/Hz

0.23*采样率(Hz)

基本测试信号

应变

差分电压

单端电压

测试范围

-60000~60000με

-78000~78000μV

0~2500mV

接桥方式

1/4桥、半桥公共补偿、半桥一对一补偿、半桥无横向效应、半桥有横向效应、全桥无横向效应、全桥有横向效应

-

-

分辨率

0.1/0.5/1με

0.1μV

0.1mV

误差1

0.05%D±0.3με@半桥

0.03%D±0.5μV

0.01%D±0.2mV

温漂2

1με/℃@半桥

0.06μV/℃

0.02mV /℃

时漂3

0.5με/24h@-5000με全桥

0.6μV/24h@-6250μV

0.1mV/24h@2048mV

显示、操作

通过PC机显示、操作

配套PC软件

Sigmar综合测试软件

抗干扰

可抗静电、脉冲群、电磁辐射等电磁干扰,

允许在被测材料上电钻打孔、电焊、等离子切割等操作

接线端子

夹式直插

电源

有线:5DVC,2A;  无线:内置可充电锂电(充电电压:9V/1A)

功耗

有线:3W;  无线:5W

工作温度

-40~70℃

尺寸

有线:201mm×154mm×68mm; 无线:201mm×168mm×76mm

重量

有线:970g;  无线:1334g

上标:
1、20℃~30℃内,测量值D的误差典型值
2、20℃~30℃内,温度漂移典型值
3、24小时的时漂典型值

六、功能示意图

应力测试仪

应力测试仪

应力测试仪

七、应用案例

应力测试仪

飞机零部件应变测试



应力测试仪

履带吊超载动应力无线测试



应力测试仪

清障车挂臂钩关节动应力



应力测试仪

陶瓷水下热电偶补偿热冲击炸裂应力分析



ASMC1-9 电阻应变仪 数据手册V0.32.pdf下载

校准证书查看:ASMC1-9 校准证书.pdf
