客服电话 0531-81216111/81216141

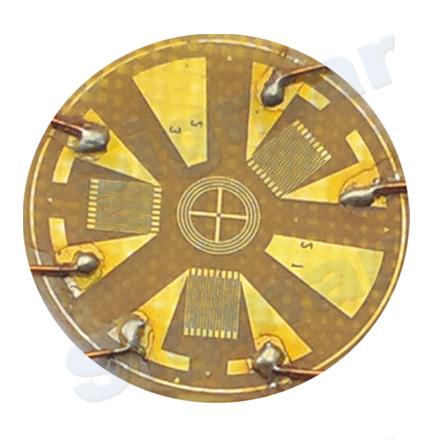

BHF高温应变花



BHF高温应变花

BHF高温应变计适于250℃以内的应变测试。有单轴、双轴、三轴等几种。使用时需专业高温固化黏贴胶、高温接线端子、高温导线等配套使用。

FH-601高温胶黏剂使用说明
1、 使用特点和用途
FH-601胶黏剂是由酚醛树脂和环氧树脂经共聚,加入填料而制成的中高温胶黏剂。具有粘结力强,蠕变小,绝缘性突出,耐高温,稳定性好,使用温度范围宽等优点。主要用于高温使用的应变计粘贴,也可用作结构胶,粘贴金属、陶瓷、玻璃等,尤其对于陶瓷具有较高的粘结力。
使用温度范围:-60℃~+250℃
2、 储存
胶液呈橘红色,由于胶液中含有固体填料,因此在使用前必须搅拌均匀,胶液浓度过大时可加入适量的丁酮稀释。每次使用后须拧紧瓶盖,以免溶剂挥发过多产生凝胶现象。FH-601胶黏剂在10℃左右储存期为8个月。
3、使用方法
    (1)试件待贴面进行喷砂或者打磨处理,并用丙酮、丁酮等溶剂清洗干净。
    (2)用无水乙醇清洗工具、聚四氟乙烯薄膜和待贴的电阻应变计。
    (3)在试件待贴部位涂上薄薄一层FH-601胶黏剂,自然干燥20分钟,再涂一层底胶,干燥4个小时放入烘箱,以每分钟2℃左右的速度由室温升温到60℃,保温1个小时,在升温至150℃,保温1个小时,冷却至80℃备用。
    (4)80℃时取出试件,在涂胶部位再涂上薄薄一层FH-601胶黏剂,凉至半干时,将待贴面涂有底胶的应变计对准位置贴上,覆上聚四氟乙烯薄膜,沿应变计轴向挤出气泡和多余胶液。
(5)覆上硅橡胶板、金属压板,加压0.1~0.3MPa并保持恒定,放进烘箱固化。
(6)150℃以内使用:以每分钟2℃左右的速率由室温升温至100℃,保温1个小时,再升温至150℃,保温3个小时,随烘箱冷却至室温后卸压。再以同样的速率升温至170℃,保温2个小时后,随烘箱冷却至室温。
(7)250℃以内使用:由室温升温至100℃,保温1个小时,再升温至150℃,保温2个小时,再以同样的速率升温至250℃,保温4个小时,随烘箱冷却至室温。
(8)FH-601胶黏剂适合在相对湿度小于65%的环境中使用。
4、注意事项
    (1)至少在使用前2个小时从冰箱内取出,待胶液温度与外界温度平衡后,才能使用。
(2)在使用前必须搅拌均匀,否则会影响胶液粘结力
(3)每次使用后应及时拧紧瓶盖,以免溶剂挥发造成胶液过于粘稠影响胶液质量。
(4)涂胶工具在使用后清理干净,避免将外界杂质带入胶瓶造成胶液污染。


打印   关闭   返回
