RSD1型 测残余应力打孔仪

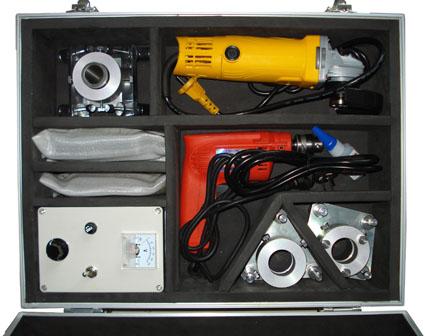

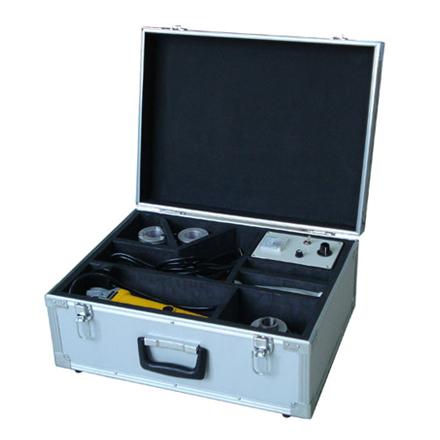

一、本装置主要包括：
1、高精度显微镜 1套
2、万向电钻 1套
3、抛光机 1台
4、φ1、1.5、3.0通用钻具导向装置 1套
5、平面钻台 1套
6、角缝钻台 1套
7、直角边钻台 1套
8、调压器 1台
9、2mm塞片 1个
  二、主要技术指标
1、高精度显微镜：0.01mm
2、高精度自锁紧卡具：φ0.02mm
3、调速范围：0-2600r/min
4、钻孔直径：1.5-3.0mm

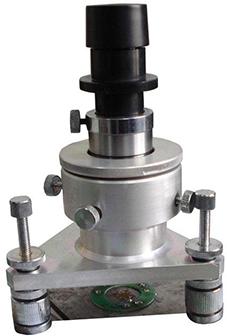

通过显微镜来控制调整钻孔对中精度：

显微镜中有栅格线，可对准打孔仪下面应变花中心的十字花：

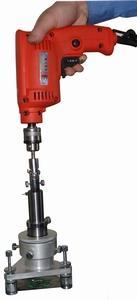

对中并调垂直后把钻孔导向装置放入钻孔平台，钻具通过万向节与可调速手电钻相连，通过调整调速、调压装置控制手电钻的转速以使附加应变达到最小。

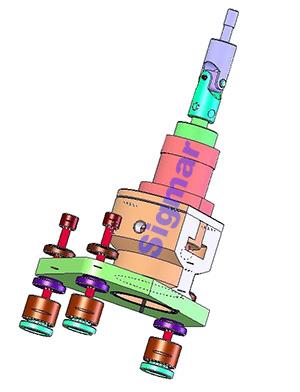

平面钻台

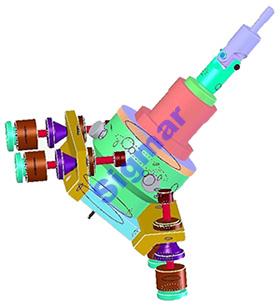

 角缝钻台

直角边钻台
